一、絲桿類型與傳動結構的匹配性設計
1. 梯形絲桿的承壓優勢
采用30°或40°牙型角的梯形螺紋，通過增大螺紋接觸面積實現自鎖功能。當螺旋升角小于摩擦角時，可依靠螺紋面摩擦力自然防倒滑，特別適用于垂直舉升場景。某重型機床測試數據顯示，模數為10的梯形絲桿在靜態負載下自鎖可靠性達99.3%，但傳動效率僅35%-45%。
2. 滾珠絲桿的運動方案
二、抗偏載結構創新
1. 復合導向系統
在絲桿兩側平行布置直線導軌（如HGH35CA型號），導軌跨距應≥絲桿直徑的1.8倍。某汽車生產線案例顯示，該設計可將側向偏載導致的彎曲變形控制在0.02mm/m以內。
2. 多軸同步控制
四絲桿聯動平臺采用伺服電機+值編碼器方案時，需配置＜0.1°相位差的精密減速機。通過CANopen總線實現多軸同步，位置誤差可控制在±0.05mm范圍內。
三、關鍵部件強化方案
1. 絲桿直徑優化公式
根據歐拉臨界載荷公式：Pcr=π²EI/(KL)²
其中E=206GPa（鋼彈性模量），I=πd?/64（慣性矩）。當工作負載20噸時，選用直徑80mm的絲桿（安全系數n=3）比50mm直徑的臨界載荷提升4.7倍。
2. 雙螺母預壓技術
采用DIN69051標準的預緊螺母組，通過0.05mm過盈配合消除反向間隙。測試表明該結構可將軸向竄動從0.12mm降至0.003mm以下。
四、安全防護體系構建
1. 三級制動系統
主制動（伺服電機抱閘）+輔助制動（電磁制動器）+機械制動（楔形自鎖裝置）構成冗余保護。當檢測到0.5mm以上異常位移時，系統可在200ms內完成緊急制動。
2. 智能監測系統
集成溫度傳感器（監測螺母溫升）、振動傳感器（檢測異常抖動）和載荷傳感器，通過工業物聯網平臺實現預測性維護。某鋼鐵企業應用案例顯示，該方案使故障停機時間減少62%。
五、材料與工藝控制要點
1. 絲桿材料選擇
42CrMo調質處理（硬度HRC28-32）適用于常規工況；重載場合推薦選用17CrNiMo6滲碳鋼，表面硬度可達HRC60以上，疲勞壽命提升3倍。
2. 精密制造要求
絲桿導程誤差應控制在±0.01mm/300mm以內，滾道粗糙度Ra≤0.4μm。采用螺紋磨床加工時，砂輪修整周期應不超出50件。
六、潤滑與維護規范
1. 潤滑劑選擇標準
高速工況（＞1m/s）使用ISO VG68合成油，重載低速選用NLGI 2#極壓鋰基脂。建議每500工作小時補充潤滑，2000小時及時更換。
2. 磨損監測指標
當螺母軸向游隙＞0.1mm或絲桿徑向跳動＞0.08mm時，須進行維修更換。日常巡檢應注意聽診異常噪音（聲壓級超出85dB即需排查）。
典型案例分析：

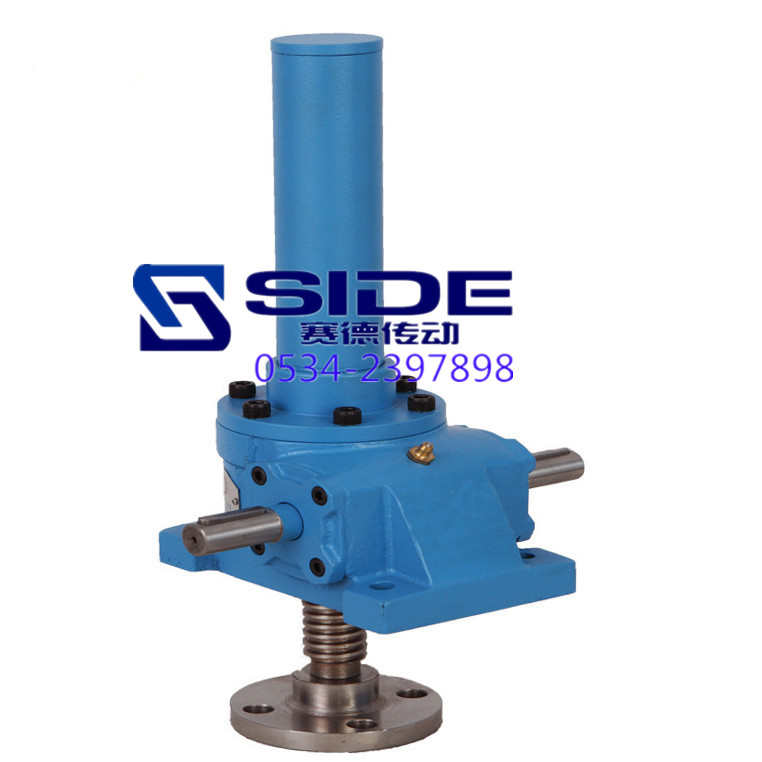

某港口集裝箱堆垛機采用SWL50型升降機構，通過以下改進實現穩定性提升：
- 將單絲桿改為四絲桿同步驅動
- 采用80mm直徑的17CrNiMo6滲碳絲桿
- 加裝HGH35CA導軌系統（跨距150mm）
- 配置0.1°精度的行星減速機
改造后設備在40噸動態載荷下，連續工作2000小時無故障，定位精度保持在±0.1mm。
未來技術發展方向包括：應用碳纖維復合材料減輕運動部件質量、開發智能自潤滑螺母（內置儲油腔）、采用數字孿生技術實現實時狀態仿真等。這些創新將進一步突破現有設備的性能邊界。
